日前，中国半导体行业协会发布《关于半导体产品“原产地”认定规则的通知》称，根据关于非优惠原产地规则的相关规定，“集成电路”原产地按照四位税则号改变原则认定，即流片地认定为原产地。

对此，中国半导体行业协会建议，“集成电路”无论已封装或未封装，进口报关的原产地以“晶圆流片工厂”所在地为准进行申报。

以下汇总在美国的35座晶圆厂概况：

代工厂（Foundries）共4家

台积电：2 座

格罗方德：3 座

高塔半导体:2 座

X?Fab：1 座

IDM共7家

英特尔（Intel）：4 座

德州仪器（TI）：5 座

亚德诺（ADI）：3 座

美光（Micron）：3 座

恩智浦（NXP）：4 座

英飞凌（Infineon）：6 座

三星（Samsung）：2 座

一、代工厂

台积电

台积电是全球顶尖的代工厂，总部位于中国台湾，芯片制造市占率居全球首位，为联发科、苹果、英伟达等知名企业提供代工服务。

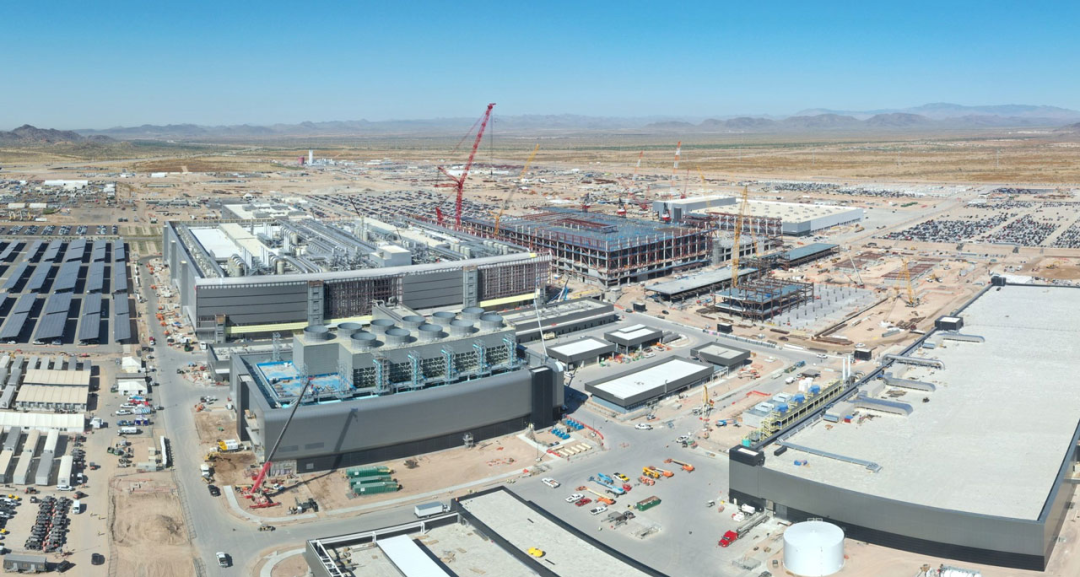

亚利桑那州12英寸厂：2024 年第四季度已量产 4 nm；

华盛顿州 8 英寸厂：负责成熟工艺；

第二座亚利桑那厂（3 nm、2 nm、A16）预计 2028 年投产，第三座预计 2025 年 6 月动工。

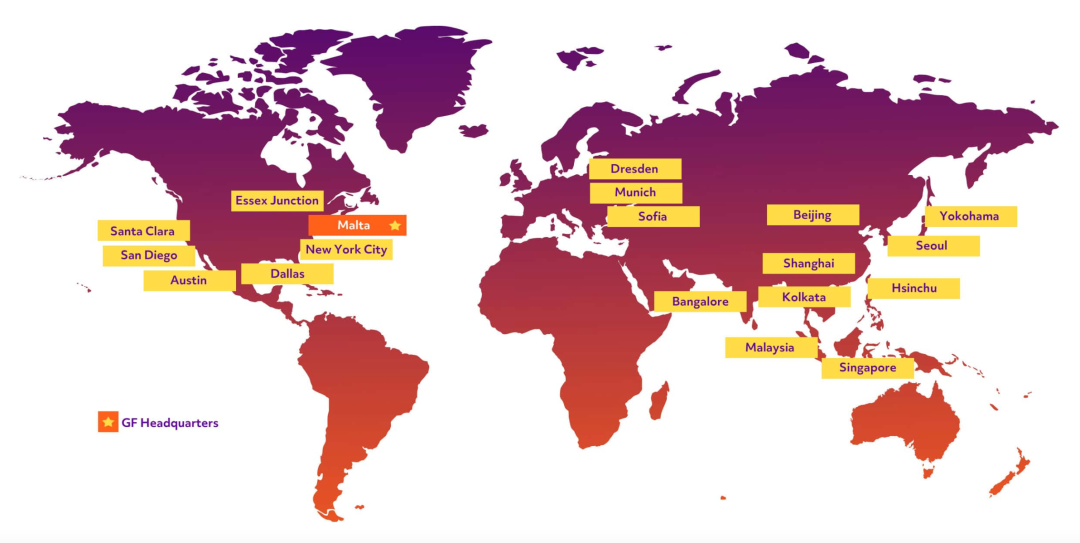

格罗方德（Foundries）

格罗方德是一家总部位于美国加尼福尼亚州的半导体晶圆代工公司。该公司最初从AMD制造部门独立而出，公司除会生产AMD产品外，也与其他公司合作。

晶圆厂：纽约（2 座）、佛蒙特（1 座）；

工艺：主打 14 nm、22 nm、90 nm；

客户：AMD、IBM、ARM、Broadcom、NVIDIA、Qualcomm。

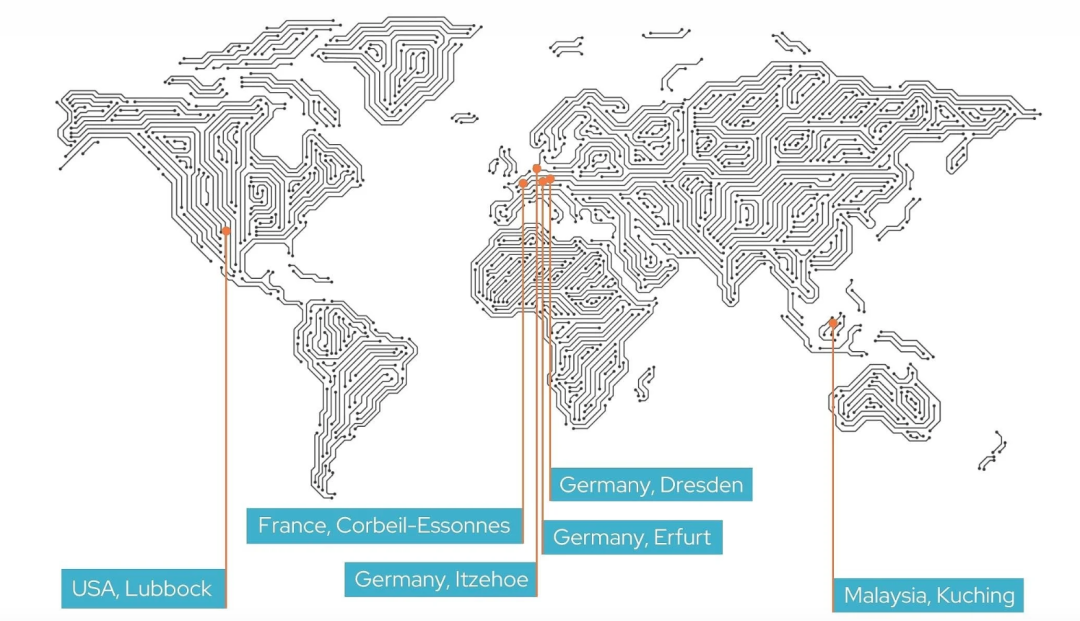

X-Fab

X-FAB是全球领先的模拟/混合信号半导体技术专业代工集团之一，专注于汽车、工业和医疗应用，总部位于德国。公司目前在美国有1家代工厂，主要生产CMOS混合信号芯片和一系列SiC产品。

高塔半导体

高塔半导体是以色列的一家半导体专业代工厂，专注于为差异化产品提供定制化模拟解决方案，提供尖端工艺技术。

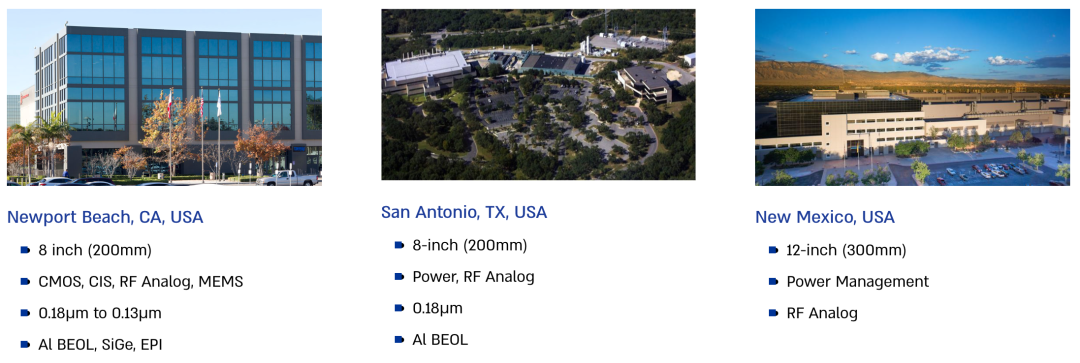

公司在美国（加利福尼亚州纽波特比奇和德克萨斯州圣安东尼奥）拥有两座晶圆厂（200毫米），并可使用英特尔新墨西哥工厂的300毫米产能走廊，主要生产CMOS、CIS、射频模拟、MEMS、电源等。

二、IDM厂商

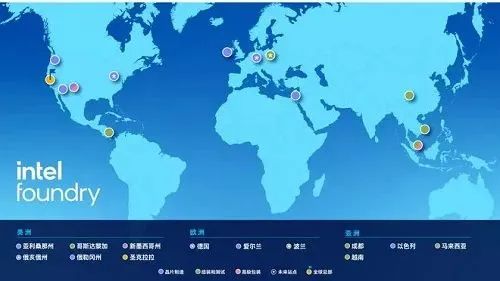

英特尔

英特尔不仅是全球顶尖的IDM公司，同时提供代工服务。

美国本土制造布局
? 运营中工厂：亚利桑那州、新墨西哥州、俄勒冈州共3座晶圆厂；
? 新建计划：俄亥俄州即将建设新晶圆厂，强化本土制造能力。

全球产能分布结构
? 美国自有工厂贡献：约20%-30%晶圆产能源自本土工厂；
? 外部代工依赖：部分产能外包至台积电、联电等专业代工厂；
? 海外自有工厂补充：爱尔兰Fab 34、以色列Fab 28等海外基地承担剩余产能。

三星（Samsung）

? 德州奥斯汀与泰勒各1 座厂，主要 65 nm–14 nm；

? 泰勒厂推迟至 2027年2月投产。

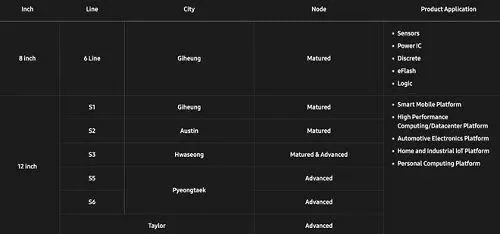

（三星在美国和韩国的晶圆厂）

德州仪器（TI）

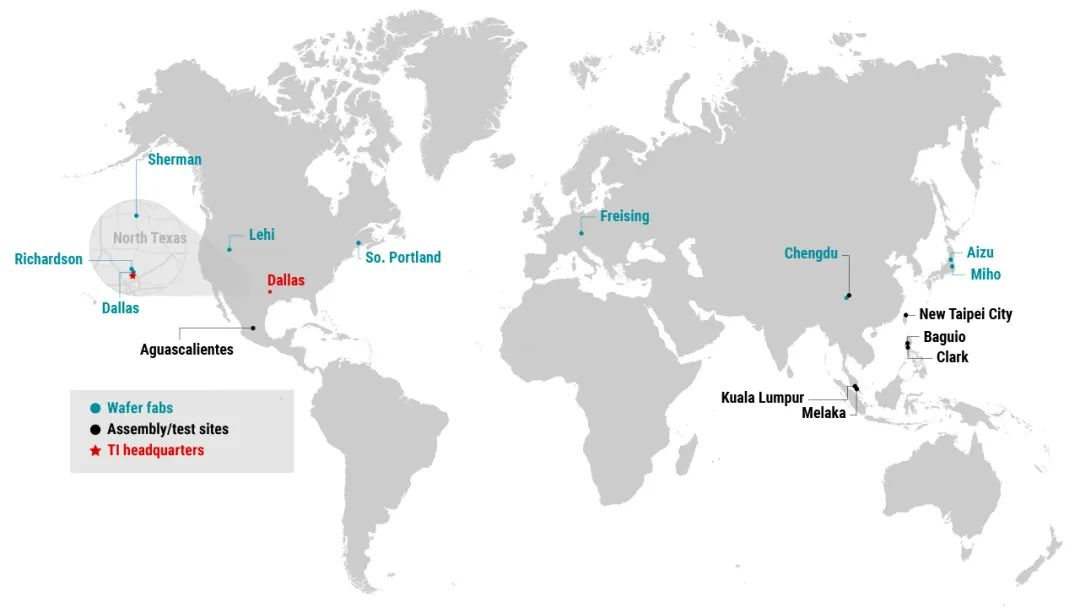

德州仪器内部制造业务历史悠久、遍及全球且呈现区域多元化，在全球15个制造基地中包括多家晶圆制造厂、封装测试工厂以及凸点和探头工厂。

? 五座美国晶圆厂（得州、犹他、俄勒冈），约90%的晶圆制造由自有工厂完成；

? 晶圆厂主要集中在美国本土，最易受中国新规影响。

亚德诺（ADI）

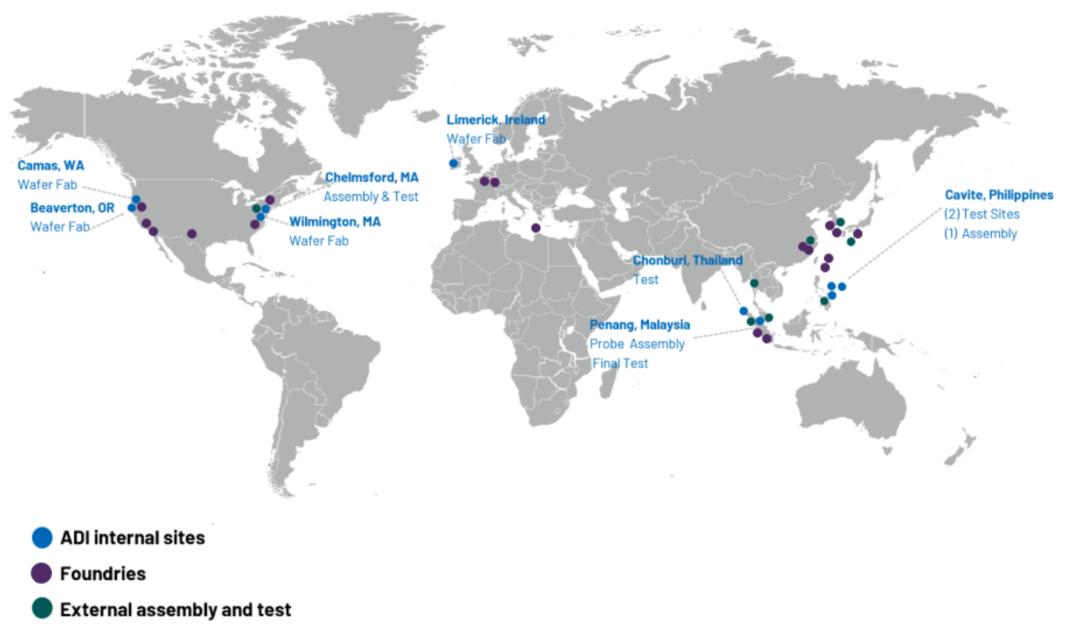

美国本土制造网络

? 现有工厂布局：华盛顿州卡默斯、俄勒冈州比弗顿、马萨诸塞州威明顿3座晶圆厂；

? 产能扩张目标：计划至2025年底，通过内部投资实现美欧地区产能翻倍。

全球化产能配置策略

? 美国自有工厂占比：约30%-40%产能源自本土工厂；

? 外部代工合作：依赖台积电、联电等合作伙伴补充产能；

? 海外自有基地支撑：爱尔兰利默里克等海外工厂承担部分自主生产需求。

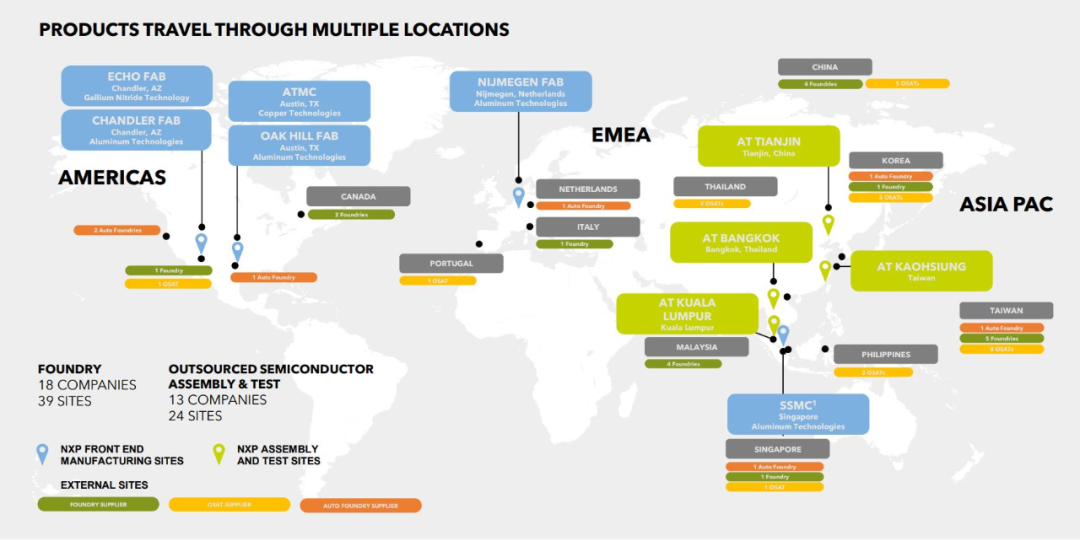

恩智浦（NXP）

工厂分布：德克萨斯州奥斯汀（2座）、亚利桑那州钱德勒（2座）；

? 核心产品覆盖：MCU（微控制器）、MPU（微处理器）、电源管理芯片、射频收发器、放大器、传感器及射频GaN器件，服务于汽车与工业智能化需求。

? 美国自有产能占比：约30%-40%产能源自本土工厂，聚焦汽车及工业半导体。

英飞凌（Infineon）

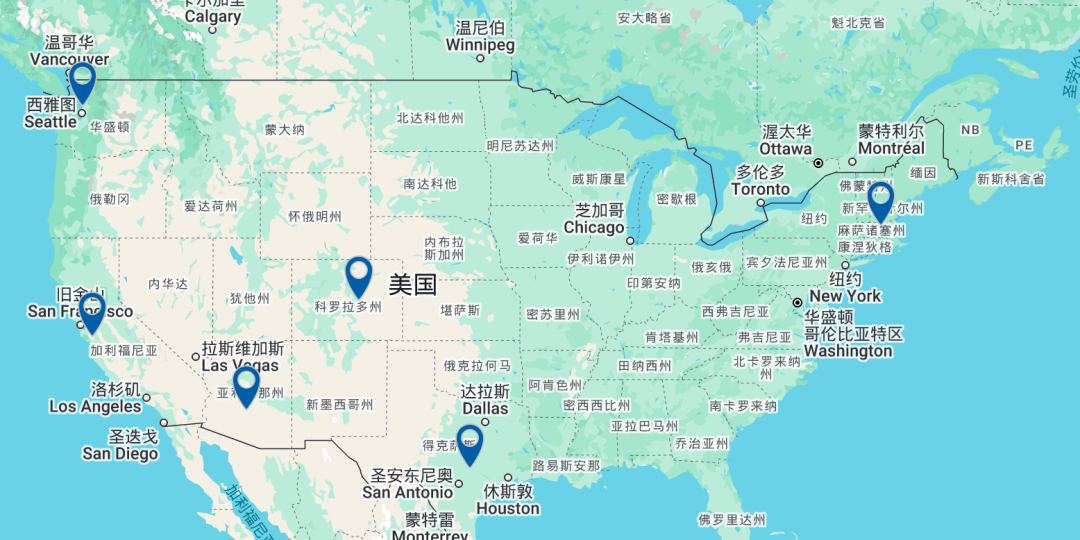

美国6大生产基地（华盛顿、加利福尼亚、亚利桑那、科罗拉多、德克萨斯州和马萨诸塞州）；

本土产能占比 20–30%，其余依赖台积电、联电和海外自有工厂（如德国德累斯顿、马来西亚居林）。

2025 年 2 月将德克萨斯州奥斯汀 200 mm 晶圆厂以 1.1 亿美元售予 SkyWater。
